Docker Swarm的基本概念

一、什么是Docker Swarm

Swarm是Docker公司推出的用来管理docker集群的平台，几乎全部用GO语言来完成的开发的，开源地址， 它是将一群Docker宿主机变成一个单一的虚拟主机，Swarm使用标准的Docker API接口作为其前端的访问入口，换言之，各种形式的Docker

Client(compose,docker-py等)均可以直接与Swarm通信，甚至Docker本身都可以很容易的与Swarm集成，这大大方便了用户将原本基于单节点的系统移植到Swarm上，同时Swarm内置了对Docker网络插件的支持，用户也很容易的部署跨主机的容器集群服务。

　　Docker Swarm 和 Docker Compose 一样，都是 Docker 官方容器编排项目，但不同的是，Docker Compose 是一个在单个服务器或主机上创建多个容器的工具，而 Docker Swarm 则可以在多个服务器或主机上创建容器集群服务，对于微服务的部署，显然 Docker Swarm 会更加适合。

从 Docker 1.12.0 版本开始，Docker Swarm 已经包含在 Docker 引擎中（docker swarm），并且已经内置了服务发现工具，我们就不需要像之前一样，再配置 Etcd 或者 Consul 来进行服务发现配置了。

　　Swarm deamon只是一个调度器(Scheduler)加路由器(router),Swarm自己不运行容器，它只是接受Docker客户端发来的请求，调度适合的节点来运行容器，这就意味着，即使Swarm由于某些原因挂掉了，集群中的节点也会照常运行，放Swarm重新恢复运行之后，他会收集重建集群信息。

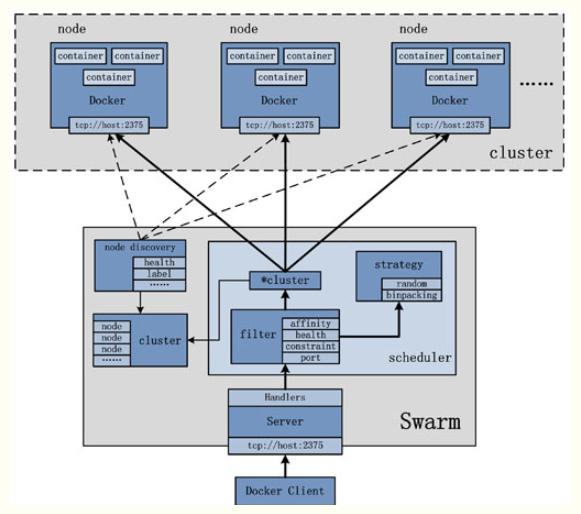

二、Docker Swarm 基本结构图

在结构图可以看出 Docker Client使用Swarm对 集群(Cluster)进行调度使用。 上图可以看出，Swarm是典型的master-slave结构，通过发现服务来选举manager。manager是中心管理节点，各个node上运行agent接受manager的统一管理，集群会自动通过Raft协议分布式选举出manager节点，无需额外的发现服务支持，避免了单点的瓶颈问题，同时也内置了DNS的负载均衡和对外部负载均衡机制的集成支持

三.Swarm的几个关键概念

1.Swarm

集群的管理和编排是使用嵌入docker引擎的SwarmKit，可以在docker初始化时启动swarm模式或者加入已存在的swarm

2.Node

一个节点是docker引擎集群的一个实例。您还可以将其视为Docker节点。您可以在单个物理计算机或云服务器上运行一个或多个节点，但生产群集部署通常包括分布在多个物理和云计算机上的Docker节点。 要将应用程序部署到swarm，请将服务定义提交给 管理器节点。管理器节点将称为任务的工作单元分派 给工作节点。 Manager节点还执行维护所需群集状态所需的编排和集群管理功能。Manager节点选择单个领导者来执行编排任务。 工作节点接收并执行从管理器节点分派的任务。默认情况下，管理器节点还将服务作为工作节点运行，但您可以将它们配置为仅运行管理器任务并且是仅管理器节点。代理程序在每个工作程序节点上运行，并报告分配给它的任务。工作节点向管理器节点通知其分配的任务的当前状态，以便管理器可以维持每个工作者的期望状态。

3.Service

一个服务是任务的定义，管理机或工作节点上执行。它是群体系统的中心结构，是用户与群体交互的主要根源。创建服务时，你需要指定要使用的容器镜像。

4.Task

任务是在docekr容器中执行的命令，Manager节点根据指定数量的任务副本分配任务给worker节点

• 使用方法
  • docker swarm：集群管理，子命令有init, join, leave, update。（docker swarm --help查看帮助）
  • docker service：服务创建，子命令有create, inspect, update, remove, tasks。（docker service--help查看帮助）
  • docker node：节点管理，子命令有accept, promote, demote, inspect, update, tasks, ls, rm。（docker node --help查看帮助）

node是加入到swarm集群中的一个docker引擎实体，可以在一台物理机上运行多个node，node分为：

• manager nodes，也就是管理节点
• worker nodes，也就是工作节点

1）manager node管理节点：执行集群的管理功能，维护集群的状态，选举一个leader节点去执行调度任务。 2）worker node工作节点：接收和执行任务。参与容器集群负载调度，仅用于承载task。 3）service服务：一个服务是工作节点上执行任务的定义。创建一个服务，指定了容器所使用的镜像和容器运行的命令。 service是运行在worker nodes上的task的描述，service的描述包括使用哪个docker 镜像，以及在使用该镜像的容器中执行什么命令。 4）task任务：一个任务包含了一个容器及其运行的命令。task是service的执行实体，task启动docker容器并在容器中执行任务。

四、Swarm的工作模式

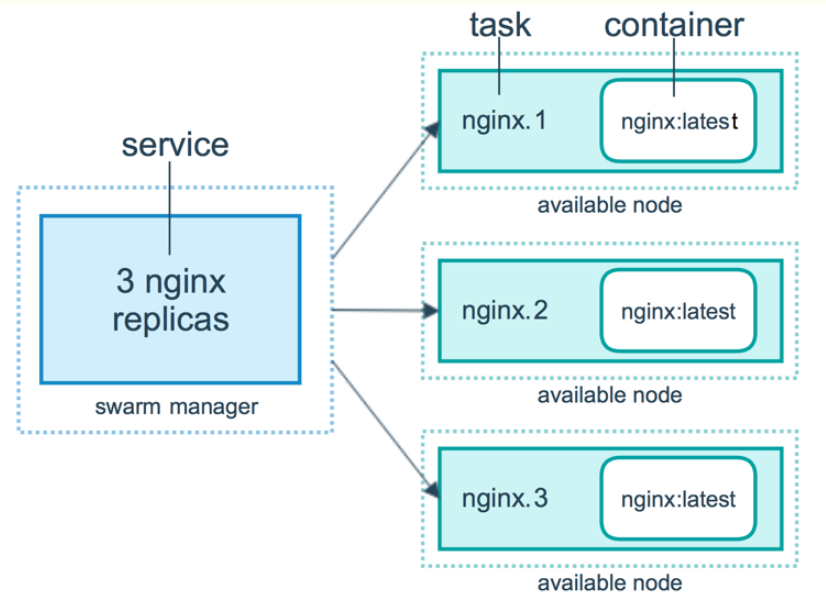

service

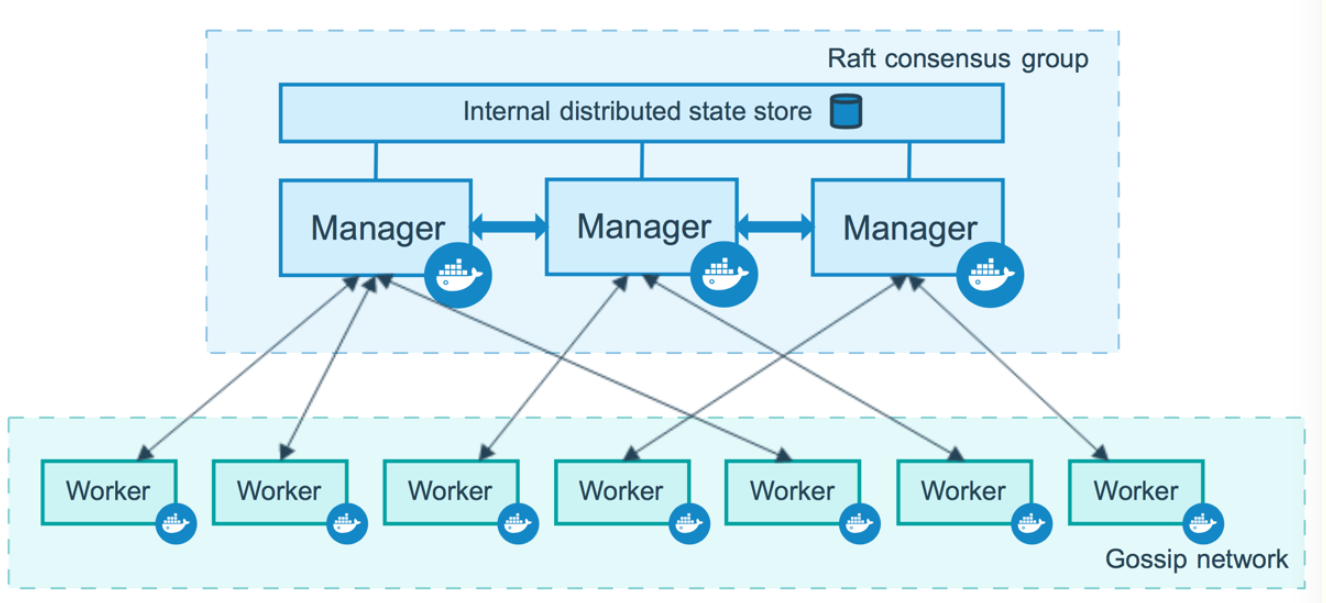

node

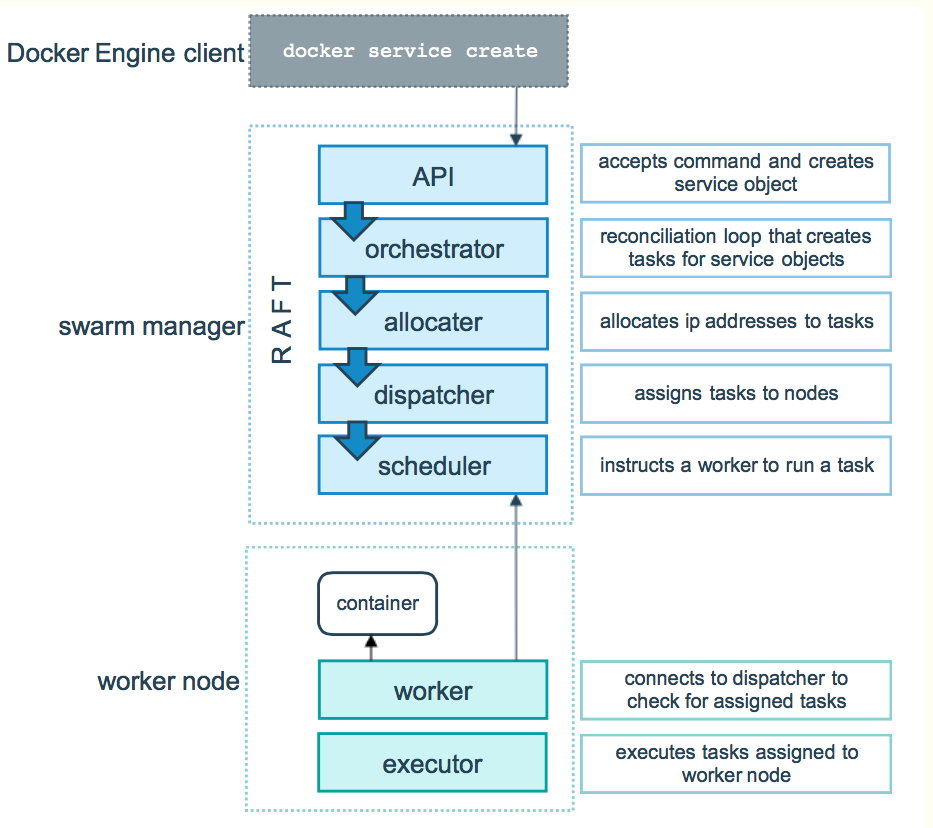

任务与调度

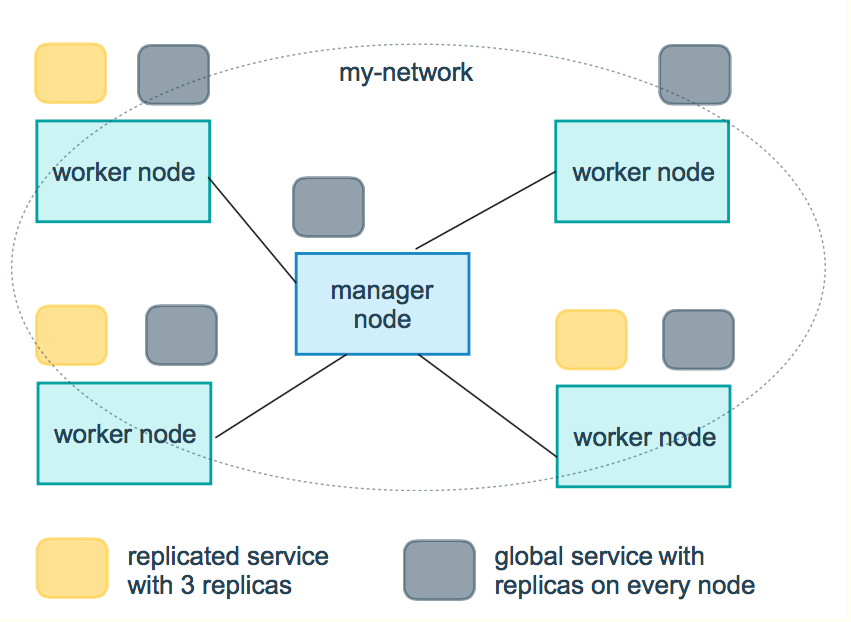

服务副本与全局服务

五、Swarm的调度策略

Swarm在调度(scheduler)节点（leader节点）运行容器的时候，会根据指定的策略来计算最适合运行容器的节点，目前支持的策略有：spread, binpack, random.

Random

顾名思义，就是随机选择一个Node来运行容器，一般用作调试用，spread和binpack策略会根据各个节点的可用的CPU, RAM以及正在运 行的容器的数量来计算应该运行容器的节点。

Spread

在同等条件下，Spread策略会选择运行容器最少的那台节点来运行新的容器，binpack策略会选择运行容器最集中的那台机器来运行新的节点。 使用Spread策略会使得容器会均衡的分布在集群中的各个节点上运行，一旦一个节点挂掉了只会损失少部分的容器。

Binpack

Binpack策略最大化的避免容器碎片化，就是说binpack策略尽可能的把还未使用的节点留给需要更大空间的容器运行，尽可能的把容器运行在 一个节点上面。

六、Swarm Cluster模式特性

批量创建服务

建立容器之前先创建一个overlay的网络，用来保证在不同主机上的容器网络互通的网络模式

强大的集群的容错性

当容器副本中的其中某一个或某几个节点宕机后，cluster会根据自己的服务注册发现机制，以及之前设定的值--replicas n， 在集群中剩余的空闲节点上，重新拉起容器副本。整个副本迁移的过程无需人工干预，迁移后原本的集群的load balance依旧好使！ 不难看出，docker service其实不仅仅是批量启动服务这么简单，而是在集群中定义了一种状态。Cluster会持续检测服务的健康状态 并维护集群的高可用性。

服务节点的可扩展性

Swarm Cluster不光只是提供了优秀的高可用性，同时也提供了节点弹性扩展或缩减的功能。当容器组想动态扩展时，只需通过scale 参数即可复制出新的副本出来。

仔细观察的话，可以发现所有扩展出来的容器副本都run在原先的节点下面，如果有需求想在每台节点上都run一个相同的副本，方法 其实很简单，只需要在命令中将"--replicas n"更换成"--mode=global"即可！

复制服务（--replicas n） 将一系列复制任务分发至各节点当中，具体取决于您所需要的设置状态，例如“--replicas 3”。

全局服务（--mode=global） 适用于集群内全部可用节点上的服务任务，例如“--mode global”。如果大家在 Swarm 集群中设有 7 台 Docker 节点，则全部节点之上都将存在对应容器。

调度机制

所谓的调度其主要功能是cluster的server端去选择在哪个服务器节点上创建并启动一个容器实例的动作。它是由一个装箱算法和过滤器 组合而成。每次通过过滤器（constraint）启动容器的时候，swarm cluster 都会调用调度机制筛选出匹配约束条件的服务器，并在这上面运行容器。

• Swarm cluster的创建过程包含以下三个步骤
  • 发现Docker集群中的各个节点，收集节点状态、角色信息，并监视节点状态的变化
  • 初始化内部调度（scheduler）模块
  • 创建并启动API监听服务模块

一旦创建好这个cluster，就可以用命令docker service批量对集群内的容器进行操作，非常方便！

在启动容器后，docker 会根据当前每个swarm节点的负载判断，在负载最优的节点运行这个task任务，用"docker service ls" 和"docker service ps + taskID" 可以看到任务运行在哪个节点上。容器启动后，有时需要等待一段时间才能完成容器创建。
